        GPM3

        • 所屬分類:GPM3系列
        • 瀏覽次數:1388次
        • 發布日期:2023/3/27 13:37:08
        • 概述

        基本設計
        外嚙合齒輪泵是現代液壓系統中最常用的泵。
        它們的特點是多功能性、強度和使用壽命長。
        結構簡單,確保有限的采購成本和維修。由于那里的基本概念,以及不斷改進的產品設計和功能,基于多年經驗的研究,材料選擇的正確性,生產過程的詳細說明以及對批量生產零件的測試,我們的齒輪泵已達到高質量標準。
        因此,我們的產品可以在繁重的操作條件下工作并傳輸高液壓動力。此外,SJ-TECHNOLOGY齒輪泵具有良好的液壓,機械和容積效率,低噪音杠桿以及緊湊的尺寸。
        SJ科技齒輪泵進一步開發了自己的產品系列,推出了名為GPM的新系列泵,其中1P,1A,GPM0.0,GPM1.0,GPM2.0,GPM2.6,GPM3.0適用于工業,移動,海洋和航空航天行業中最不同的應用。
        通常,這些齒輪泵通常由兩個鋁襯套支撐的齒輪副,一個主體,一個固定法蘭和一個蓋子組成。突出在法蘭之外的驅動齒輪軸安裝了一個雙唇密封環(內唇是密封件,外唇是防塵密封)。彈性固定環將環固定到位。泵體由通過擠壓工藝獲得的特殊耐高溫鋁合金制成,而法蘭和蓋子由球墨鑄鐵制成,以確保即使在高壓下,無論是連續還是間歇或峰值壓力,變形也最小。
        齒輪由特殊鋼制成。他們的制造過程經過研磨和精加工,因此具有高度的表面,確保泵運行期間的低脈動桿和低噪音桿。
        軸套由特殊的低摩擦和高抗性鋁合金制成,由壓鑄制成。此外,它們還配備了減摩DU軸承。
        襯套上的特殊補償區由帶有防擠壓環的特殊預成型密封件絕緣,允許全部自由的軸向和徑向運動到襯套,這與泵的工作壓力成正比。通過這種方式,內部滴漏大大減少,從而確保非常好的泵性能(無論是在體積方面還是在一般方面)和泵運動部件的適當潤滑。

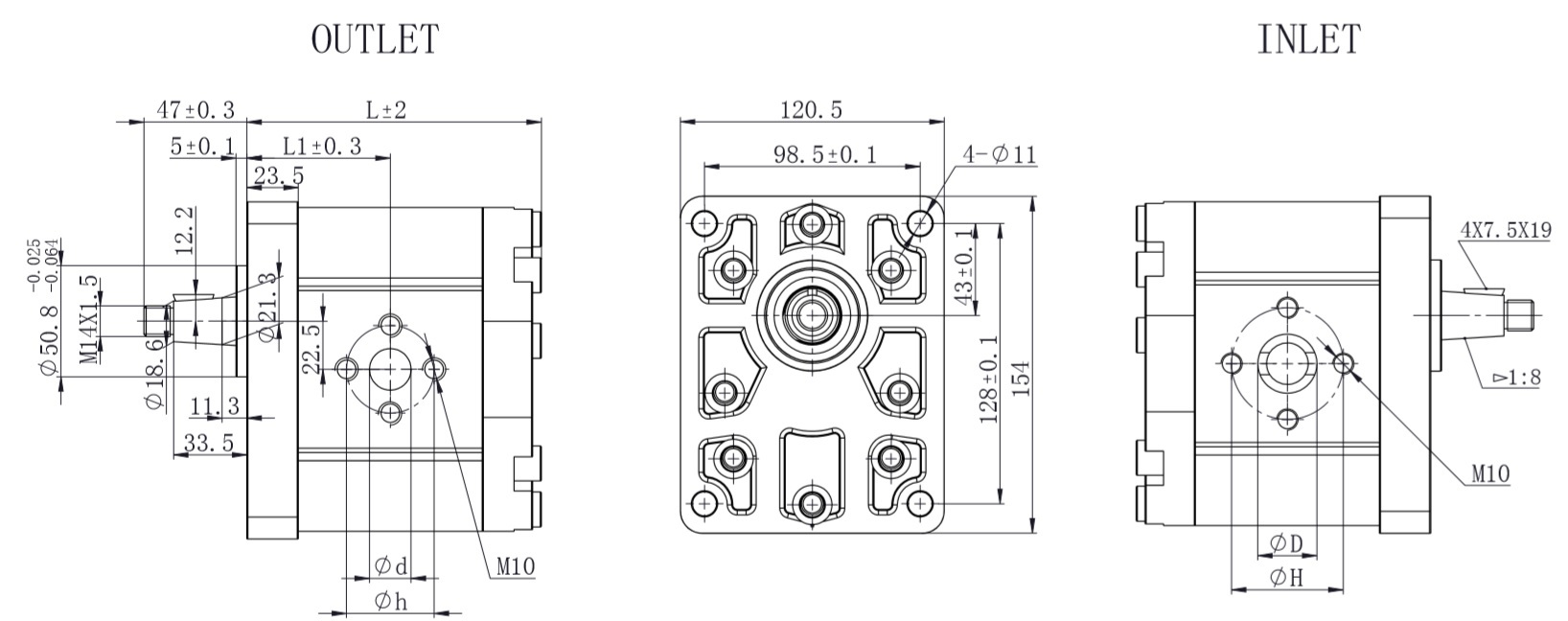

        M10螺紋深度18mm。
        安裝泵,n.8 M10 螺釘,
        扭矩扳手設置固定在 47±3Nm。
        軸 M14X1.5 螺母,扭矩扳手設置固定在 80Nm。

        型號

        位移

        1500rpm時的流量

        壓力

        壓力

        速度

        轉速 (轉/分鐘)

        尺寸尺寸(毫米)

        排量

        (立方厘米/轉)

        額定

        額定

        額定

        額定

        麥克斯

        最小值

        L1

        L

        D

        d

        H

        h

        GPM3FC016B01

        16

        24

        200

        270

        2000

        3500

        600

        57.5

        116.5

        24

        19

        51

        51

        GPM3FC020B01

        20

        30

        200

        270

        2000

        3500

        600

        58.8

        119

        24

        19

        51

        51

        GPM3FC025B01

        25

        37.5

        200

        270

        2000

        3000

        600

        60.5

        122.5

        27

        19

        56

        56

        GPM3FC028B01

        28

        42

        200

        270

        2000

        3000

        600

        62

        125.5

        27

        19

        56

        56

        GPM3FC032B01

        32

        48

        200

        260

        2000

        3000

        600

        63

        127.5

        27

        19

        56

        56

        GPM3FC040B01

        40

        60

        160

        250

        2000

        2800

        600

        66.5

        134.5

        27

        19

        56

        56

        GPM3FC046B01

        46

        69

        160

        230

        2000

        2800

        600

        68.8

        139

        27

        27

        56

        56

        GPM3FC050B01

        50

        75

        160

        210

        1500

        2800

        600

        70

        141.5

        33

        27

        56

        56

        GPM3FC052B01

        52

        78

        150

        200

        1500

        2500

        600

        71

        143.5

        33

        27

        56

        56

        GPM3FC055B01

        55

        82.5

        140

        200

        1500

        2300

        600

        72

        145.5

        33

        27

        56

        56

        GPM3FC063B01

        63

        94.5

        140

        180

        1500

        2300

        600

        74

        149.5

        33

        27

        62

        51

        GPM3FC066B01

        66

        99

        140

        180

        1500

        2000

        600

        76.3

        154

        33

        27

        62

        51

        GPM3FC080B01

        80

        120

        140

        160

        1500

        2000

        600

        81.5

        164.5

        33

        27

        62

        51
